Химический сдвиг в МРТ: диагностика, ценность и методы коррекции артефакта

Химический сдвиг – один из самых распространенных артефактов в магнитно-резонансной томографии (МРТ). Несмотря на то, что часто его рассматривают как помеху, которую нужно устранить, в некоторых случаях он несет ценную диагностическую информацию.

Понимание природы, диагностической ценности и методов коррекции этого явления критически важно для врачей-рентгенологов и специалистов по МРТ.

Что такое химический сдвиг? Физическая природа явления

Чтобы понять суть артефакта, нужно вспомнить физику МРТ. В основе метода лежит явление ядерного магнитного резонанса, при котором ядра атомов (в основном, водорода) в сильном магнитном поле поглощают и излучают электромагнитную энергию.

Ключевой момент: протоны в разных молекулярных окружениях резонируют на slightly разных частотах.

• Протоны в воде (H₂O): Связаны с атомом кислорода.
• Протоны в жире (CH₂): Входят в состав метиленовых групп.

Электронные облака, окружающие протоны в жире, экранируют их от внешнего магнитного поля чуть сильнее, чем электронные облака вокруг протонов в воде. В результате, для достижения резонанса протонам жира требуется меньшая частота.

Эта разница в резонансных частотах протонов воды и жира и называется химическим сдвигом. Величина сдвига постоянна для конкретного магнитного поля и измеряется в миллионных долях (ppm, parts per million). Для жира относительно воды он составляет примерно 3.5 ppm.

Как артефакт "химический сдвиг" проявляется на МРТ-изображениях?

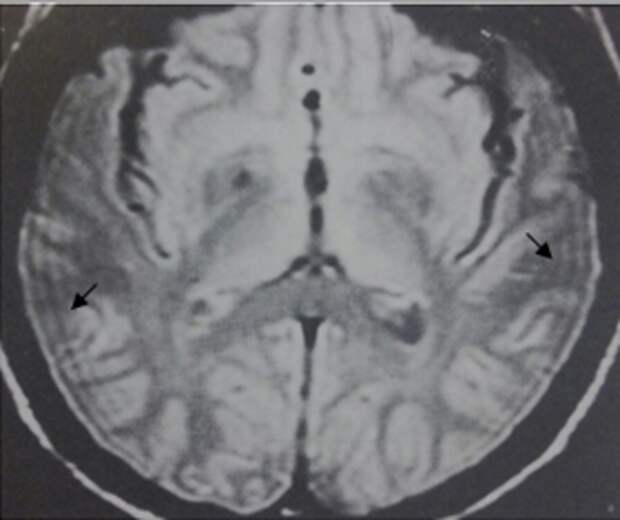

На изображении артефакт проявляется в виде темного ободка с одной стороны и светлого ободка с противоположной стороны от структур, содержащих и воду, и жир, на границе их раздела.

Классические локализации:

• Граница почки и паранефральной жировой клетчатки.
• Контур мочевого пузыря и окружающего жира.
• Граница мышц и подкожной жировой клетчатки.
• Печень и внутрипеченочные жировые включения.

Почему так происходит?
В МРТ для пространственного кодирования информации используется градиент магнитного поля. Частота сигнала напрямую связана с положением протона в пространстве. Но поскольку протоны воды и жира в одной и той же физической точке имеют разные частоты, машина интерпретирует эту разницу как разное положение в пространстве.

• Протоны жира "сдвигаются" вдоль направления градиента частоты.
• В результате, в некоторых пикселях сигналы от воды и жира складываются (гипертенсивный ободок), а в других – вычитаются (гипоинтенсивный ободок).

Диагностическая ценность: когда артефакт полезен?

Несмотря на то, что артефакт может маскировать контуры органов и имитировать патологию (например, псевдоутолщение стенки мочевого пузыря), он имеет важное диагностическое значение.

1. Подтверждение наличия жира в образовании

Это наиболее важное клиническое применение. Наличие химического сдвига является прямым доказательством того, что в ткани или образовании содержится и жир, и вода.

• Аденома надпочечника: Доброкачественная опухоль, часто содержащая внутриклеточный жир. Наличие артефакта химического сдвига по его краю (гипоинтенсивная кайма) является высокоспецифичным признаком аденомы, позволяя дифференцировать ее от метастаза.
• Очаговая узловая гиперплазия (ФНГ) печени: В центре рубца ФНГ могут содержаться жировые включения, что визуализируется с помощью химического сдвига.
• Липомы и ангиомиолипомы: Выявление артефакта подтверждает жировую природу липомы или наличие жира в ангиомиолипоме почки.

2. Оценка стеатоза (жировой инфильтрации) печени

Химический сдвиг используется в качестве быстрого qualitative-метода для оценки содержания жира в печени. Более точные методы, основанные на этом же принципе, будут рассмотрены ниже.

Методы коррекции и минимизации артефакта

Существует несколько технических приемов для подавления или устранения артефакта химического сдвига, которые можно разделить на две группы: подавление сигнала от жира и увеличение полосы пропускания приемника.

1. Подавление сигнала от жира (Fat Saturation)

Это самый распространенный метод. Перед основным импульсом возбуждения подается специальный "сатурационный" импульс на частоте резонанса жира. Это "обнуляет" намагниченность протонов жира, и они не дают сигнала. В результате артефакт исчезает, так как сдвигать становится нечего.

• Плюсы: Высокая эффективность, стандартная опция на большинстве сканеров.
• Минусы: Чувствительность к неоднородностям магнитного поля; увеличение времени сканирования.

2. Последовательности "противоположной фазы" (Out-of-Phase / In-Phase)

Этот метод не подавляет артефакт, а использует его себе во благо. Последовательности настроены так, что в один момент времени (In-Phase) сигналы от воды и жира складываются, а в другой (Out-of-Phase) – вычитаются.

• Применение: Именно этот метод используется для количественной оценки стеатоза печени и подтверждения аденомы надпочечника. Если на out-of-phase изображении сигнал от ткани значительно падает по сравнению с in-phase, это свидетельствует о наличии и воды, и жира в одной и той же ткани (вокселе).

3. Техника "подавления воды" (Water Excitation)

Обратный метод: возбуждаются только протоны воды, а жир остается в невозбужденном состоянии.

• Плюсы: Меньшая чувствительность к неоднородностям поля по сравнению с сатурацией жира.
• Минусы: Менее распространена и требует больше времени.

4. Увеличение полосы пропускания приемника (Receiver Bandwidth)

Это технический параметр, который определяет диапазон частот, которые может "услышать" приемник.

• Как это работает: При увеличении полосы пропускания (измеряется в Гц/пиксель) шаг частоты на пиксель становится больше. Таким образом, фиксированная разница в частоте воды и жира (в Гц) будет занимать меньше пикселей, и видимый сдвиг уменьшится.
• Плюсы: Простой и эффективный метод.
• Минусы: Увеличение полосы пропускания снижает отношение сигнал/шум (SNR), что может потребовать увеличения количества усреднений и, как следствие, времени сканирования.

5. Использование последовательностей с инверсионным восстановлением (STIR)

В последовательности STIR (Short Tau Inversion Recovery) подбирается время инверсии (TI), при котором продольная намагниченность жира проходит через ноль. В этот момент подается импульс возбуждения, и жир не дает сигнала.

• Плюсы: Очень эффективное подавление жира, нечувствительное к неоднородностям поля.
• Минусы: Подавляет сигнал не только от жира, но и от любой ткани с аналогичным T1 (например, кровь, меланин), что может быть нежелательно; низкое отношение сигнал/шум.

Заключение

Артефакт "химический сдвиг" – это не просто техническая погрешность, а фундаментальное физическое явление, неотъемлемая часть МРТ.

• Как артефакт, он может ухудшать качество изображения, и для его коррекции используются методы подавления жира (сатурация, STIR) или увеличение полосы пропускания.
• Как диагностический инструмент, он незаменим для подтверждения наличия внутриклеточного или макроскопического жира в тканях, что играет ключевую роль в дифференциальной диагностике образований надпочечников, печени и почек с использованием последовательностей "in-phase/out-of-phase".

Современный специалист должен не только уметь устранять этот артефакт, когда он мешает, но и грамотно использовать его в своих диагностических целях, выбирая оптимальный протокол МРТ для каждой конкретной клинической задачи.

---
